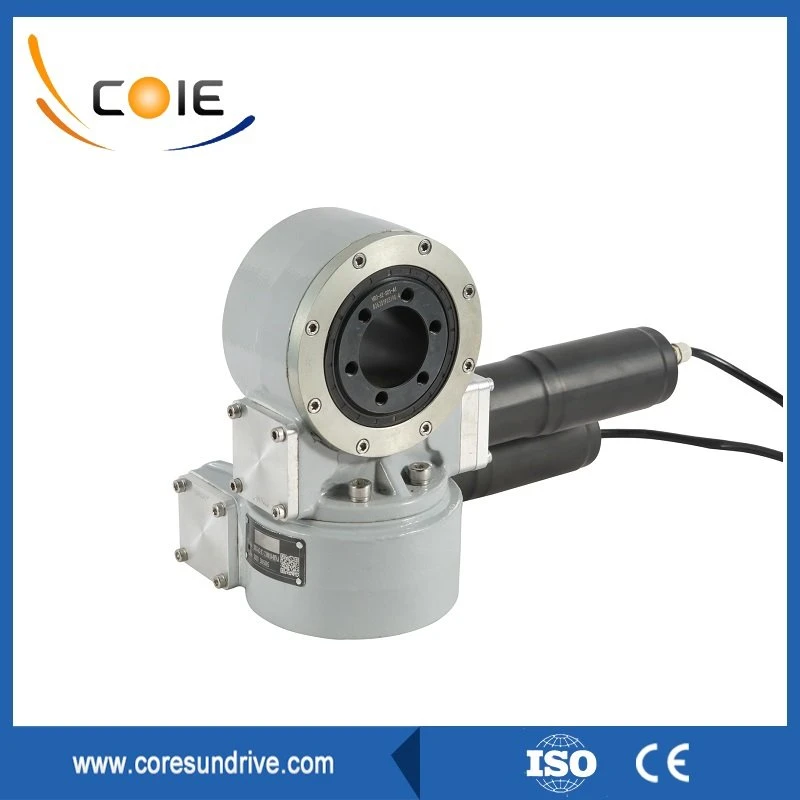

El disseny de la sèrie SVH absorbeix els avantatges de VH i SC. La direcció Azimut i Elevation 3D gira al mateix temps.
L’aplicació més freqüent de les unitats de gir per a les unitats de gir de doble eix són els rastrejadors solars de doble eix, com ara heliòstats i fotovoltaics concentrats (CPV), i antenes de satèl·lit o radar. Altres aplicacions inclouen ascensors per a automoció, posicionadors de braços robòtics i equips d'escenari.
Descripció de la producció SVH3:
Model | SVH3 | Marca | Coresun Drive |
Tipus | Eix dual | Classe IP | IP65 |
Material | 42CrMo, 50Mn | Parell de sortida | 716N.m |
Parell de moment inclinable | 1KN.m | Parell de subjecció | 2KN.m |
Classificació axial estàtica | 30KN | Classificació radial estàtica | 15KN |
Classificació axial dinàmica | 9,6KN | Classificació radial dinàmica | 8,4KN |
Relació de transmissió | 62:1 | Eficiència | 40% |
Girant independentment al voltant de dos eixos separats al mateix temps, les unitats de gir de doble eix són capaces d’acollir càrregues grans i una àmplia gamma de moviments.
Amb la tecnologia patentada de cuc de rellotge de sorra de Coresun per obtenir una precisió fiable, les nostres unitats de gir de la sèrie SVH ofereixen nombroses funcions i avantatges.
1. El disseny permet accionar l'azimut i l'elevació en un conjunt complet
2. Carcasses tancades amb segells de caixa per millorar la capacitat de segellat
3. Subconjunt de rodament
4. Parell de rotació de 360 graus
5. Engranatges autoblocants
6. Opcions estàndard per a fils de muntatge mètrics o imperials
7. Hi ha diverses opcions d'entrada disponibles
8. Es pot comprar amb o sense motor
9. Interfícies personalitzables per satisfer els requisits de muntatge
